Données de performance du débit d'air (18 x 18 Intense-Air)

Valeurs d'ingénierie prudentes.

Aire libre nette 156.7 po² • Facteur d'aire Ak 1.088 pi² • Aire ouverte 48 % de la valeur nominale

Notes et conditions

1. Les valeurs de performance sont des calculs et des estimations d'ingénierie et ne sont pas encore certifiées en laboratoire. Les valeurs certifiées, mises à l'essai selon ASHRAE 70-2006 et ADC 1062, remplaceront ces données une fois les essais terminés.
2. Le débit d'air (CFM) est calculé par continuité à partir de l'aire libre nette nominale, à une masse volumique d'air standard de 0.075 lb par pied cube, en conditions isothermes.
3. L'aire libre nette est la somme des ouvertures des sept barres et de la fente périmétrique. Le débit d'air réellement fourni atteint ou dépasse les valeurs indiquées.
4. La pression statique est une estimation calculée prudente, rapportée à la vitesse dans l'aire libre, avec une marge supplémentaire. Les valeurs mesurées devraient être inférieures.
5. Les valeurs de portée sont des estimations mises à l'échelle pour ce produit et sont en attente de la certification ASHRAE 70 de TRM.
6. Les données acoustiques sont en attente d'essais en laboratoire.

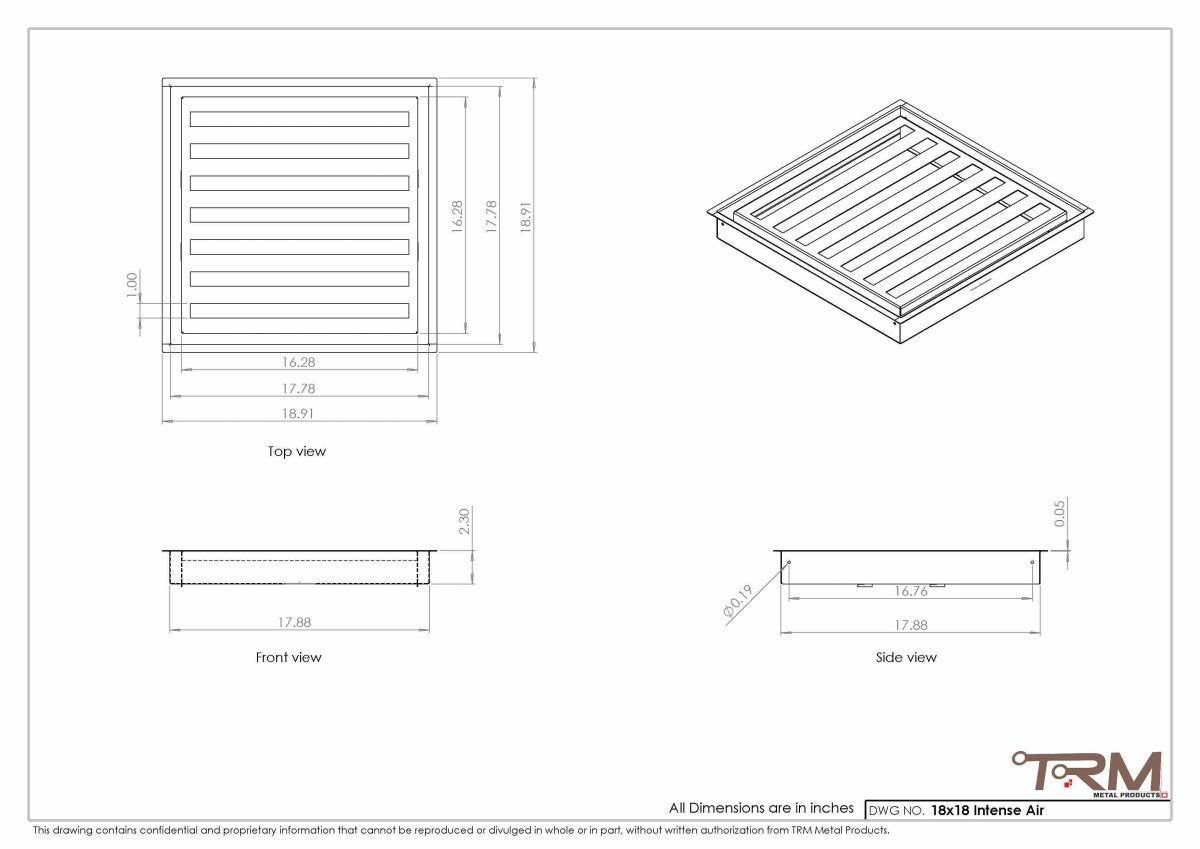

7. Les dimensions sont nominales et sujettes aux tolérances de fabrication. Consultez TRM Metal Products pour toute application au-delà des conditions indiquées.

Avis de non-responsabilité

Ces renseignements sont fournis à titre indicatif seulement et peuvent être modifiés sans préavis. Les valeurs indiquées sont des estimations d'ingénierie préliminaires, non certifiées en laboratoire, et ne doivent pas être utilisées pour la conformité au code, les soumissions réglementaires ou la conception de systèmes de sécurité des personnes tant que des valeurs certifiées n'auront pas été publiées. Le choix du produit et la vérification de sa convenance pour une application donnée relèvent de la responsabilité du concepteur du système et de l'acheteur. La performance installée varie selon la conception des conduits, la pression statique du système, la qualité de l'installation et les conditions sur le terrain, qui échappent toutes au contrôle de TRM Metal Products. Dans toute la mesure permise par la loi, ces données sont fournies telles quelles, sans garantie d'aucune sorte, expresse ou implicite, y compris toute garantie implicite de qualité marchande ou d'adéquation à un usage particulier, et TRM Metal Products décline toute responsabilité pour toute perte, tout coût ou tout dommage découlant de leur utilisation ou de la confiance qui leur est accordée. Tous les noms de produits et marques de commerce appartiennent à leurs propriétaires respectifs. TRM Metal Products n'est pas responsable des erreurs typographiques.
